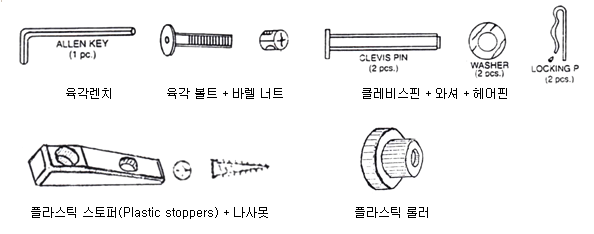

| A. 조립 부품 (Hardwares) : 팔걸이 박스 or 프레임 박스안에 있음 |
- 종류 및 기능
- 육각 렌치 1개 - 분해, 조립시 꼭 필요하니 잘 보관 요.
- 육각 볼트 + 바렐 너트 각 8개 - 팔걸이와 가로대 연결.
- 클레비스핀 + 와셔 + 헤어핀 2조 - 등판, 밑판 연결.
- 플라스틱 스토퍼(Plastic stoppers) + 나사못 2세트 - 밑판아래 부착 안전장치.
(모델에 따라 붙어서 나오는 경우가 있음)
- 플라스틱 롤러 4개 - 등판 좌우레일에 부착
(모델에 따라 붙어서 나오는 경우가 있음)
|
 |
|
|

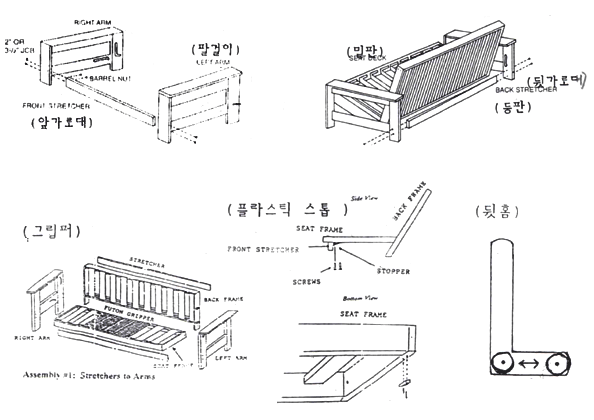

| B. 조립 순서 |
- 팔걸이 / 프레임 박스에서 부품과 함께 팔걸이를(Arm) 꺼내서
좌우에 나란히 세운다.
- 프레임 박스에서 긴 가로대 2개를 꺼내어 좌우 팔걸이와 약 2cm 정도 여유를 두고 육각 렌치를 사용하여 느슨하게 연결(육각볼트 + 바렐너트사용)
- 등판을 들어 팔걸이 홈에 롤러를 끼운뒤 렌치로 육각볼트를 꼭 조인다.
다음, 밑판을 등판 사이에 끼운 뒤 연결핀으로 채워주세요.(클레비스 핀 + 와셔 + 헤어핀)
또는, 작업 여건에 따라 미리 등판/밑판을 연결한 뒤에 팔걸이 홈에 끼우고 조여주는 방식도 있습니다.
- Plastic stoppers 부착 : 일종의 안전 장치로 밑판 앞쪽 바닥에 가로대 턱에 걸리게 설치 - 밑판이 갑자기 앞으로 튀어나가는 것을 예방하는 기능.
(모델에 따라 미리 부탁되어 나오는 경우가 있음)
- 미끄럼 방지판 부착(Futon gripper) : 밑판위에 타카로(Tacker) 부착하며 매트리스가 앞으로 미끌어지는 것을 막아줌.
(대부분 미리 부착하여 출고됨)
- 팔걸이 바닥 부직포 부착 : 마루 손상을 예방함.
(대부분 미리 부착하여 출고됨)
- 겉 카버를 씌운 매트리스를 프레임 위에 실으면 조립이 완료됩니다.
|
 |
|
|

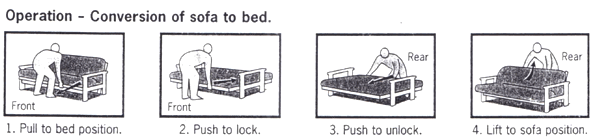

| C. 작동 방법 |
- 소파에서 침대로(Sofa to bed) : 작동 전, 약 30cm 정도 벽에서 띄우시고(벽지 훼손 예방), 밑판 스토퍼턱을 넘긴 뒤 몸쪽으로 잡아 당김. 침대 흔들림 방지를 위해 등판 롤러를 팔걸이 뒷 홈 끝까지 밀어 주시면 완성.
- 침대에서 소파로 (Bed to sofa) : 뒤쪽 홈에 들어간 롤러를 빼낸 뒤, 등판을 바로 들어준다.
* 이 때 롤러가 홈에서 완전히 빠졌는지 꼭 확인해 주십시오!
|
 |
|
|
| D. 프레임 관리 |
- 마른걸레로 청소(가구용 왁스 사용 권장)
- 급작스런 충격, 고르지 않은 바닥, 열기 또는 직사광선을 피해 주십시오.
- 볼트 이완시 반드시 꼭 조여 주십시오.
|
|
|
| E. 매트리스 |
- 카버와 함께 언제든지 별도 구입이 가능합니다.
- 흡연, 화기 또는 액체를 조심하십시오.
- 취침시 담요 사용이 좋습니다.
|
|
|
| F. 카버 |
- 드라이크리닝이 원칙입니다.
- 물 빨래시 매장으로 문의해 주시기 바랍니다.
|
|
|
| G. 기타 |
- 본 설명서는 가장 널리 쓰이는 소파 /베드 전환시스템의 하나인 이른바 Back- loading Mechanism (뒷굴림 작동 방식)을 기준으로 한 것임.
- 언제든지 궁금하시거나 애로 사항이 있을 경우, 바로 연락주시면 최선을다해 도와드리겠습니다.
감사합니다.
|
| A/S 및 판매처 : 발해상사 (Tel. 02-3273-2741) |
|
|
| |
|
|
|
|
